O mapeamento geológico-geotécnico é um importante meio de caracterização litológica e estratigráfica do solo. Nesse contexto, apresenta as propriedades e o comportamento do solo e de sua gênese, sendo subsídio a trabalhos que necessitem do conhecimento do substrato rochoso. Lembre que a geologia estuda a origem e formação da terra, bem como a história física, sua evolução, a composição dos elementos e a estrutura do solo.
Em sua maioria, os mapas produzidos para fins geológicos registram a distribuição geográfica das rochas e são apresentados em diversas escalas. Segundo Lisle (2014), o levantamento das informações que comporão um mapa geológico dependerá da sua finalidade.
Um mapa geológico contém informações baseadas nos tipos de rochas, nas estruturas geológicas, em falhas, fraturas, nos depósitos superficiais, nos contatos litológicos e nas feições geomorfológicas com a finalidade de pesquisar os minerais.
Nos mapas geotécnicos, são inclusas informações ligadas à natureza das características e propriedades do solo e subsolo com o objetivo de analisar o comportamento do solo. Nesse sentido, o intuito é auxiliar na determinação de possíveis problemas derivados do uso do solo em projetos de engenharia.
Na confecção de um mapa de área continental, de um país ou de regiões específicas como áreas urbanas, rurais ou, ainda, área de região menor, é necessária a definição da temática geológica que será apresentada. Então, a informação será trabalhada a partir da escala definida para a representação do mapa geológico. O conteúdo e detalhamento dependerão do objetivo, da importância, da disponibilidade das informações e do modo de apresentação das informações.

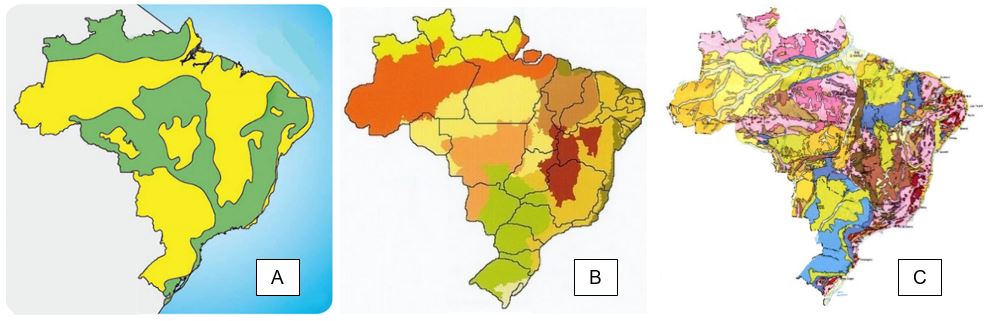

A exemplo, podemos verificar a Figura 8. Esta apresenta o mapa do Brasil com informações geológicas em níveis diferentes – mesma área, com mais e menos detalhes. Cada mapa contém as características de informações que atendem a uma necessidade específica para a mesma região.
Figura 8. Mapas geológicos.
Fonte: https://infoenem.com.br/estudando-os-diferentes-tipos-de-estruturas-geologicas/. https://www.portalbrasil.net/brasil_geologia.htm. http://www.geobrasil.net/geomapas/geologicos.htm.
As escalas mais utilizadas em mapas de pequenas escalas estão entre 1:100.000 e 1:1.000, e áreas representadas em escalas grandes são apresentadas em escalas superiores a 1:10.000. O mapeamento sistemático realizado por orgãos associados ao Serviço Geológico do Brasil utiliza as escalas de 1:1.000.000, 1:750.000 e 1:500.000 para representar os mapas dos estados brasileiros.
Algumas escalas utilizadas no mapeamento geológico-geotécnico:
Segundo Aranda (2018), o mapeamento geológico deve seguir de forma genérica três etapas, quais sejam, pré-campo, que constitui a fase de planejamento e análises bibiográficas; fase de campo, que constitui a etapa efetiva de coleta das amostras de solo; e o pós-campo, com as análises em laboratório das amostras coletadas no campo e o desenvolvimento dos mapas.
A etapa pré-campo contém o levantamento e a integração de informações existentes, a preparação da base cartográfica com auxílio de imagens de satélite, fotos aréas, topografia, morfologia e dados geofísicos. Ademais, também há reconhecimento da área e geração de mapa geológico preliminar que servirá de base para os serviços na fase de campo.
Na etapa principal de campo, são executados diversos estudos de forma a proporcionar o máximo de informações para a geração do mapa geológico, com levantamentos de amostras de solos para análises em laboratórios. Nessa etapa, ainda são executados os tratamentos e relacionamentos dos dados, além da preparação do mapa atualizado.
Na última etapa, são elaborados os relatórios finais dos dados de laboratório, o relacionamento dos dados num sistema de informações geográficas e a geração final do mapa geológico.
Várias são as técnicas para a elaboração de um mapa geológico-geotécnica; ao longo de várias décadas, estudiosos vêm evoluindo as formas de apresentar e interpretar as informações de trabalho com a ajuda da evolução tecnológica e do acesso a informações já obtidas da área a ser mapeada. O uso de técnicas de geoprocessamento apoiado aos sistemas de informações geográficas tem sido bem aceito pela comunidade geológica, mas não basta ter as informações se o profissional não souber interpretá-las de maneira correta para a geração dos mapas geológicos.
Alguns metodos de levantamento de dados são utilizados para a geração das características geológicas:
Clique sobre as abas abaixo:
» Caminhamento perpendicular ao trend:
utilizado para mapemanentos em qualquer escala, com objetivo de reconher litologias e determinar a estratigrafia e as estruturas do solo.
» Caminhamento paralelo ao trend:
utilizado para áreas com mapeamentos classificados como semidetalhes e detalhes, mostrando as falhas, as estruturas e a litologia do solo.
» Caminhamento por linhas de base e picadas:
utilizado para mapeamento em detalhe com auxílio da topografia na área mapeada.
Os mapas e as cartas com informações geotécnicas e geológicas auxiliam municípios em seus planejantos de desenvovimentos ocupacionais. Nesse contexto, as informações direcionam a prevenção de ocupação em áreas de riscos, auxiliando na tomada de decisão sobre a ocupação de espaços físicos, em planejamentos iniciais de melhorias no solo para uso na contrução civil, e agilizam a tomada de decições.

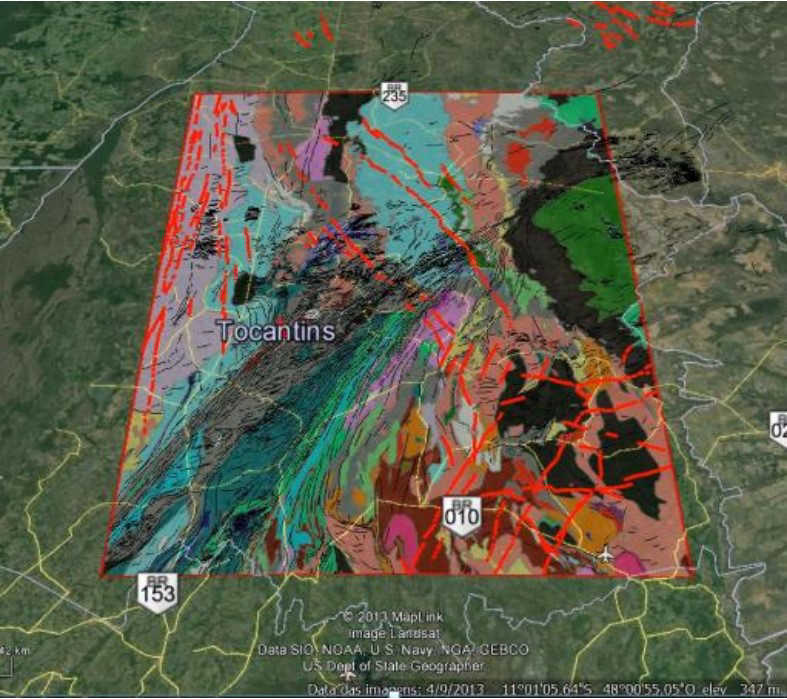

Figura 9. Mapa geológico integrado ao SIG.
Fonte: http://200.130.15.103/publique/media/guias_orientativos/dgm/instrucoes_tecnicas_e_padroes_jul_2020/gpt_2020_it_disege_01_orientacoes_gerais_para_interpretacoes_de_dados_aerogeofisicos_01_07_2020.pdf.
Sistemas integrados de mapeamentos, como SIG (Sistemas de Informações Geográficas), podem associar todas as informações geográficas de determinada região com o uso de sistemas computacionais. Além disso, permitem busca e análises de informações de formas mais estruturadas.
